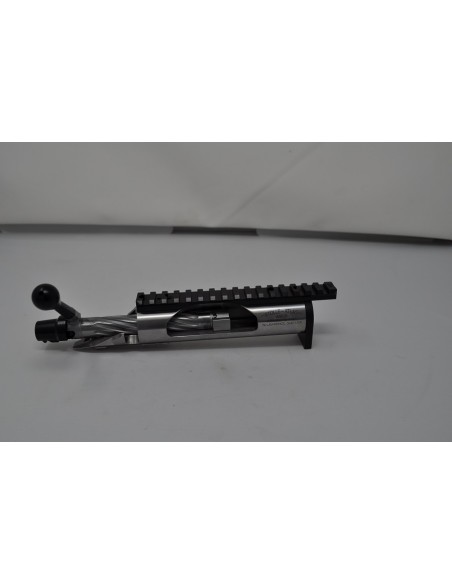

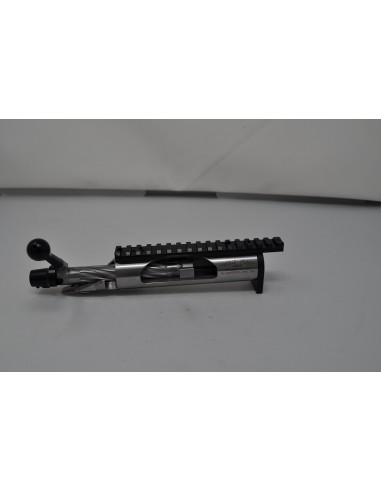

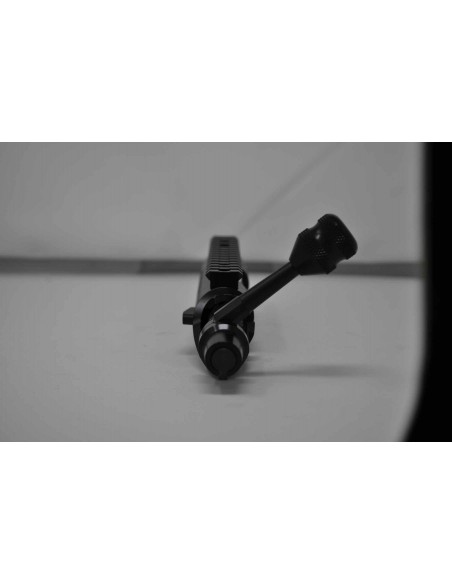

KELBLY AZIONE ATLAS

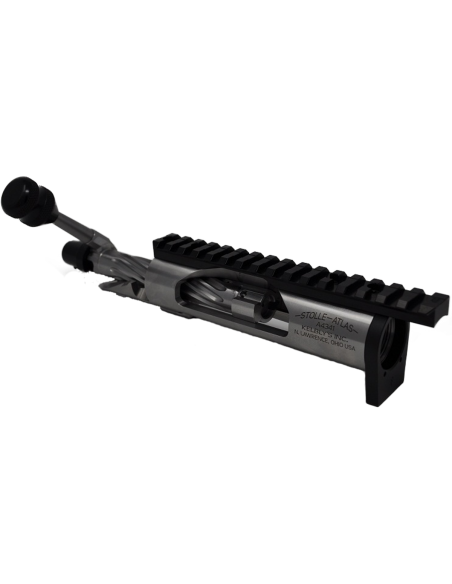

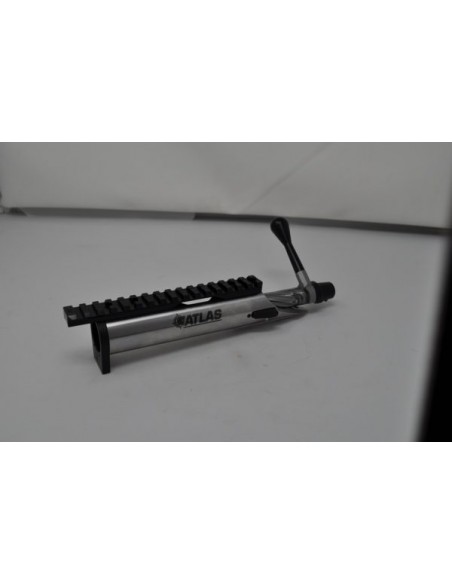

L'Atlas Action è un'azione semi-clone Remington, dotata di rilascio laterale dell'otturatore e supporto del grilletto. Questa azione può essere facilmente installata su qualsiasi calciatura o sistema chassis compatibile con il modello Remington 700/40x, richiedendo poche modifiche. L'Atlas è progettata con tolleranze estremamente precise, mai viste in una normale azione Remington. La base posteriore è sullo stesso piano della base anteriore, facilitando un allineamento accurato delle ottiche.

Realizzata in acciaio 416RS, questa azione è estremamente robusta e affidabile. L'otturatore, fabbricato internamente, è in acciaio legato 4140. L'azione è compatibile con i caricatori AICS e, su richiesta, può essere configurata con un ritaglio speciale per cartucce .223 e .222. Tutte le azioni Atlas includono un recoil lug a 2 perni, che riduce il rischio di "bloccaggio" durante il cambio della canna. Sono disponibili opzioni come azione a colpo singolo o con caricatore, otturatori scanalati, espulsori TG o Remington e lunghezze per azione corta o lunga. È inoltre disponibile una slitta Picatinny 1913 MIL-SPEC a 20 MOA fissata con perni.

Accessori inclusi:

• Copriotturatore in alluminio
• Staffa del grilletto e viti
• Vite di protezione posteriore con testa a brugola
• Otturatore con scanalature a spirale
• Grasso lubrificante

Specifiche tecniche

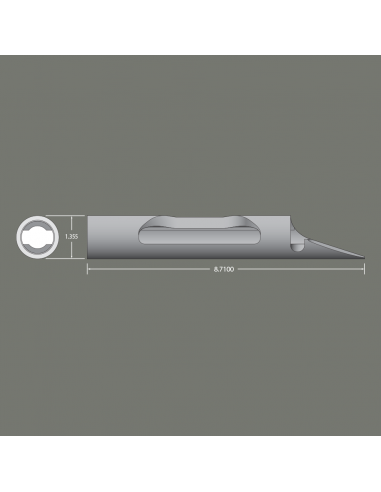

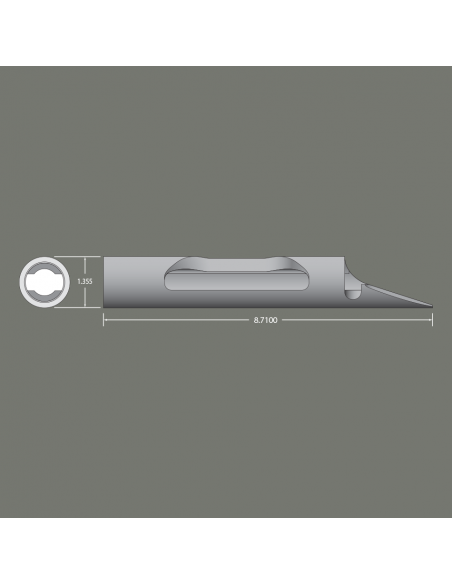

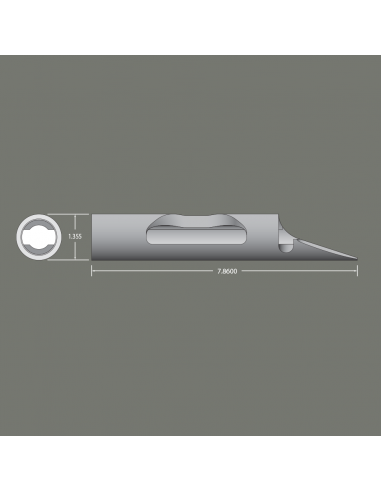

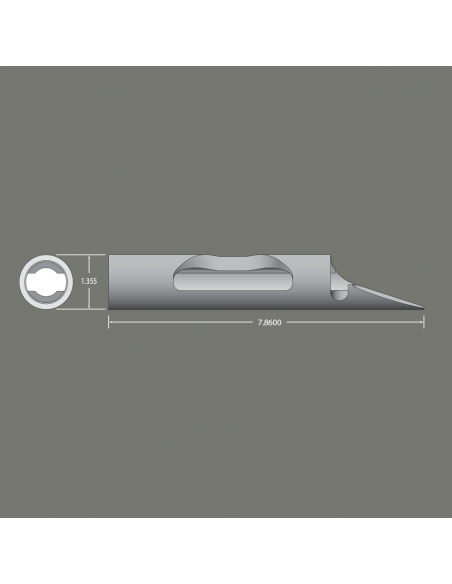

Peso: 29,5 oz
Lunghezza: 7,860 in
Diametro: 1,355 in
Bolt Faces: .222, PPC, .308, Mag. (.532)
Bolt Head: Conico, Piatto
Configurazione otturatore:

• Otturatore destro – Porta destra
• Otturatore sinistro – Porta sinistra

Angolo otturatore: 90° (Standard) o 75°
Compatibilità: Colpo singolo o ripetitore
Head-Space: .692 in

Istruzioni per la camera di canna su Panda, Kodiak, Grizzly e Atlas Actions

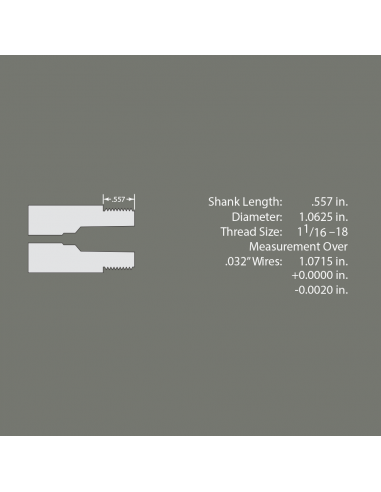

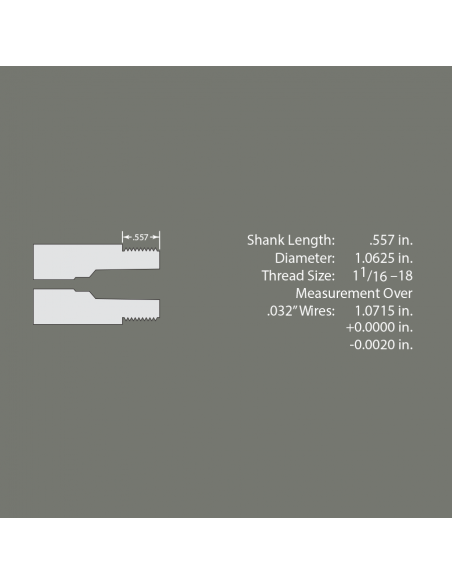

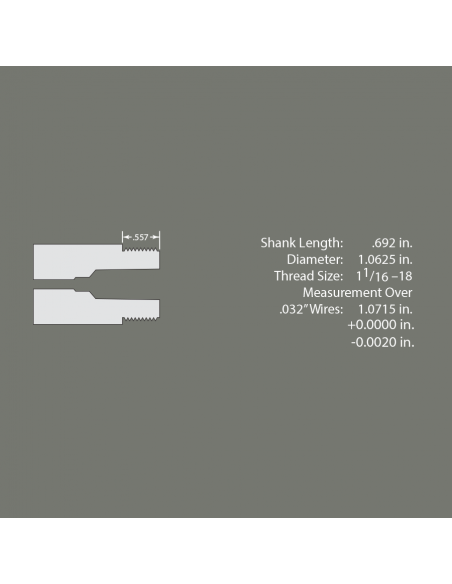

Quando si realizza la camera per una canna compatibile con Panda, Kodiak o Grizzly, tagliare il tenone con un diametro di 1.0625” e una lunghezza di 1.115” per un’azione con otturatore conico, oppure 0.980” per un’azione con otturatore piatto. Per una canna Atlas, tagliare il tenone con un diametro di 1.0625” e una lunghezza di 0.692” per un’azione con otturatore conico, oppure 0.557” per un’azione con otturatore piatto. Si consiglia di tornire i primi 0.110” dalla parte posteriore della canna fino a un diametro di 0.966”, lasciando la parte posteriore squadrata per il momento.

Filettare il tenone con un diametro di 1.0625 pollici e una filettatura di 18 filetti per pollice. Utilizzando il metodo a tre fili per misurare la filettatura, la misurazione dovrebbe essere di 1.0715” con una tolleranza di +0.0000” / -0.0020” utilizzando fili di 0.032”.

Azione con otturatore conico: Inserire l’alesatore della camera finché la dima di headspace non è a filo con la parte posteriore della canna per ottenere uno spazio di testa pari a zero.

Azione con otturatore piatto: Inserire l’alesatore della camera finché la distanza tra la base della dima di headspace e la spalla della canna è di 1.115” per azioni Panda, Kodiak e Grizzly o 0.692” per azioni Atlas.

Taglio del cono per otturatore conico: Impostare l’angolo di avanzamento del tornio a 30 gradi. Toccare il bordo della camera con l’utensile e bloccare il fermo della slitta zero contro il carro. Quindi, arretrare il fermo di 0.135”. Utilizzando solo l’avanzamento del tornio, tagliare il cono. Questo dovrebbe creare uno spazio di 0.007” – 0.010” tra l’otturatore e la canna.

Nota per canne .338 Lapua Magnum: Il taglio del cono potrebbe ridurre la lunghezza della canna. In questo caso, il tenone sarà più vicino a 1.089” di lunghezza, con una sezione posteriore di 0.966” di diametro.
